Articolo: VSHD80MDS400

Categorie: Cavi , Videosorveglianza , Cavi » TV-SAT e coassiali , Videosorveglianza » Cavi

Produttore: Cavel

Descrizione:

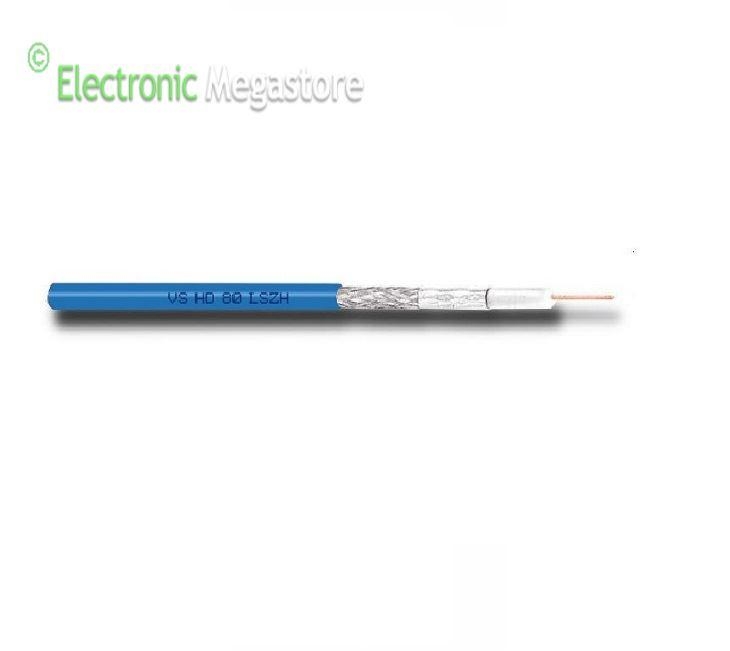

Cavo Cavel coassiale di raccordo per uso esterno - 75 Ohm diametro 5,00mm LSZH resistente ai raggi ultravioletti. Bobina di 400mt.

PARAMETRI COSTRUTTIVI


 Conduttore interno in rame rosso
 mm
0,8
   materiale
 Cu
 Dielettrico
 Ø mm
 3,50
   materiale
 PEG
 Nastro
 materiale
 APA
 Treccia
 materiale
 CuSn
 Copertura ottica treccia
 %
 65
 Diametro sopra Treccia
 Ø mm
 3,82
 Guaina esterna
 Ø mm
 5

 materiale
 LSZH


PARAMETRI MECCANICI

 Peso del rame
 kg/km
 11,1
 Peso del cavo
 kg/km
 26,6
 Min raggio di curvatura x 1/n
 mm
 25/50
 Massima forza di trazione
 N
 90
 Carico d'Incendio
 MJ/km
 331
   kWh/km
 92

PARAMETRI ELETTRICI

 Impedenza
 Ohm
 75±3@200 MHz
 Capacità (@1kHz)
 pF/m
 52 ± 2
 Velocità di propagazione
  %
 85

Attenuazioni (a 20°C)

 a 2 MHz
 db/100m
 1,3
 a 3 MHz
 db/100m
 1,6
 a 4 MHz
 db/100m
 1,9
 a 5 MHz
 db/100m
 2,1
 a 200 MHz
 db/100m
 11,0
 a 862 MHz
 db/100m
 23,0

Perdite di riflessione strutturali (SRL)

 a 5 - 470 MHz
 dB
 >30
 a 470 - 1000 MHz
 dB
 >28
 a 1000 - 2000 MHz
 dB
 >26
 a 2000 - 3000 MHz
 dB
 >22

Impedenza di trasferimento (Zt)

 5 - 30 MHz
 mOhm/m
 < 5,0
 Attenuazione di schermatura (SA)
 Classe
 A
 a 30 - 1000 MHz
 dB
 >90
 a 1000 - 2000 MHz
 dB
 >80
 a 2000 - 3000 MHz
 dB
 >70
Resistenza conduttore interno
 Ohm/km
 35,0 / 18,6
 Resistenza di loop
 Ohm/km
 53,6
 Tensione di isolamento guaina
 kV
 2,5
 Corrente massima (Ieff)
 A
 4
 Massima Distanza Utile##analogico/digitale
 m
 1000 / 250
 a Norma

 EN 50117-2-4


Prezzo:  € 260,00 (iva compresa)

Disponibilità: Disponibile
