Articolo: RP913BM2S1

Categorie: Cavi , Cavi » TV-SAT e coassiali

Produttore: Cavel

Descrizione:

Cavo cavel RP913 coassiale doppio schermo - 75 Ohm doppio schermo (Classe di schermatura A++) COSTO AL METRO

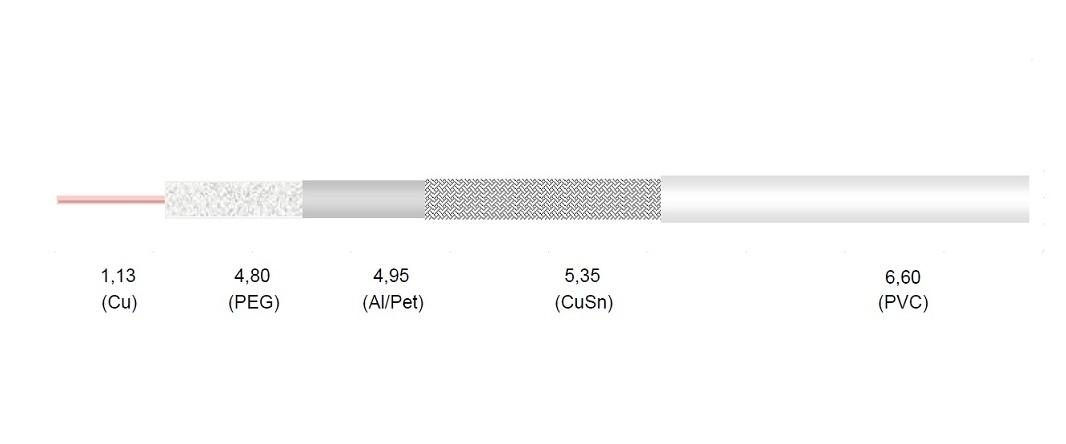

Parametri costruttivi
Conduttore interno in rame rosso (Cu) 1,13 ± 0,02 mm
Dielettrico in polietilene espanso a gas (PEG) 4,80 ± 0,10 mm
Tamponatura idrorepellente (dielettrico) (Jelly1)
Nastro in Alluminio/Poliestere avvolto longitudinalmente (Al/Pet)
Treccia in fili di rame stagnato (CuSn)
Copertura ottica della treccia (IEC 96-1) 71 %
Diametro sotto Guaina 5,35 mm
Guaina esterna in Cloruro di Polivinile - bianco (PVQ1BI) - senza
piombo (Q1B)
(PVC) 6,60 ± 0,10 mm
Stampa a getto d'inchiostro nero ogni metro :
CAVEL RP 913 B MADE IN ITALY 75 Ohm EN50117-2-4 Class A++ CEI-UNEL 36762 C-4 (U0 =400V) ss/aa m
(ss=settimana, aa=anno) (m=stampa metrica)
Parametri elettrici
Impedenza caratteristica (@ 200 MHz) 75 ± 3 Ohm
Capacità (@1kHz) 52 ± 2 pF/m
Velocità di propagazione 85 %
Resistenza conduttore interno 18 Ohm/km
Resistenza conduttore esterno 10,70 Ohm/km
Resistenza di loop 28,70 Ohm/km
Tensione di isolamento della guaina (spark test) 3 kV
Corrente massima (Ieff) 8,00 A
Perdite di riflessione strutturali (SRL)
5 - 470 MHz >30 dB
470 - 1000 MHz >28 dB
1000 - 2000 MHz >26 dB
2000 - 3000 MHz >22 dB
Attenuazione di schermatura (SA) Impedenza di trasferimento
30 - 1000 MHz >112 dB 5 - 30 MHz < 0,05 mOhm/m
1000 - 2000 MHz >104 dB
2000 - 3000 MHz >91 dB


NB il costo è inteso per singolo metro

Prezzo:  € 1,05 (iva compresa)

Disponibilità: Disponibile
