Articolo: BT 20-L

Categorie: Ripetitori GSM/UMTS

Produttore: Microset

Descrizione:

MICRO-RIPETITORE/ESTENSORE DI CAMPO GSM/GPRS 900MHz PER MEDIE COPERTURE TRAFFICO VOCE E DATI GPRS/EDGE

COPERTURA TIPICA: fino a 500-800m2 .

PRESENTAZIONE
Il BT20L è un micro-ripetitore/estensore di campo in banda larga GSM 900MHz. Consente di estendere il segnale di tutti gli operatori fino a 10-20 comunicazioni contemporaneamente (raccomandate) in zone d’ombra o di scarso segnale (coperture interne fino a 700-800m2) prelevando il segnale dall’esterno degli edifici (dove presente con buon livello) all’interno dove è scarso o assente.

APPLICAZIONI TIPICHE
- ABITAZIONI
- CAPANNONI INDUSTRIALI
- UFFICI
- GALLERIE, TUNNEL
- NEGOZI, RISTORANTI
- PARCHEGGI SOTTERRANEI
- HOTELS

FACILE INSTALLAZIONE
Installazione semplice e rapida: solo un’antenna esterna direttiva oppure omnidirezionale e una antenna interna!
KIT DI FORNITURA :
- AMPLIFICATORE
- ANTENNA PANNELLO PER INTERNO con 10m di cavo e connettori assemblati
- ANTENNA ESTERNA con 10metri di cavo e connettori assemblati
- ALIMENTATORE DA RETE 230V

CARATTERISTICHE TECNICHE:


 FREQUENZA OPERATIVA    GUADAGNO
 CANALE ALTO (DOWN-LINK)  935-960MHz  65dB
 CANALE BASSO (UP-LINK)  890-915MHz  65dB

 LINEARITÀ DI BANDA
 3dB tip. ±1dB
 LIVELLO D’INGRESSO
 -55dBm max
 INTERMODULAZIONE
 migliore di -36dBm
 SPURIE DI CANALE
 -55dBm span 2MHz bw 30kHz
 ARMONICHE
 migliore di -36dBm fino a 12,5GHz
 LIVELLO D’USCITA
 +10dBm ±2dB max.
 SEPARAZIONE TRA CANALI
 -55dB tip. , test 45MHz
 CLASSE DI FUNZIONAMENTO
 classe A lineare
 LINEARITÀ DI GUADAGNO
 ±2dB con 50dB di variazione
 COMUNICAZIONI CONTEMPORANEE
 10-20 comunicazioni raccomandate
 COPERTURA OPERATIVA TIPICA   500-800 m2 Mod. BT20L-standard
 400-700m2 Mod. BT20L-OM
 IMPEDENZA INGRESSO/USCITA
 50Ω
 CONNETTORI TNC
 Femmina
 ALIMENTAZIONE
 +9 VDC
 CONDIZIONI AMBIENTALI OPERATIVE
 -10° +50° C (limite -15° +55° C)
 UMIDITÀ RELATIVA
 85% non condensata
 INSTALLAZIONE
 all’interno (amplificatore e alimentatore)
 INGOMBRI
 L 155 - P 195 - H 55mm (amplificatore)
 STANDARD APPLICATI   EN 60950-2000 ETSI EN 301489-1 ETSI EN 300609-4 ETSI EN 301908-1 ETSI EN 301489-24

CONFORMITA’ ALLA DIRETTIVA EUROPEA 1999/5/CE - OMOLOGAZIONE CE 0523 QUALE ESTENSIONE DEL MODELLO BT20.

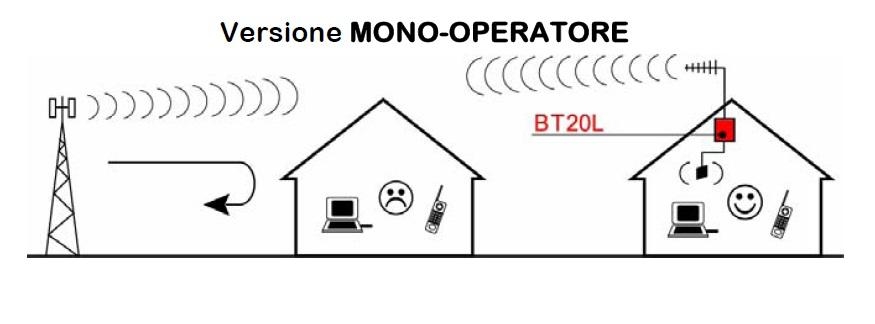

Il BT 20L è preferibile quando il segnale esterno è basso ed è richiesta la ripetizione di un solo operatore in banda GSM900. E’ possibile ripetere più operatori perché le celle si trovino
nella stessa posizione, entro l’angolo di copertura di 20° dell’ antenna direttiva di ingresso.

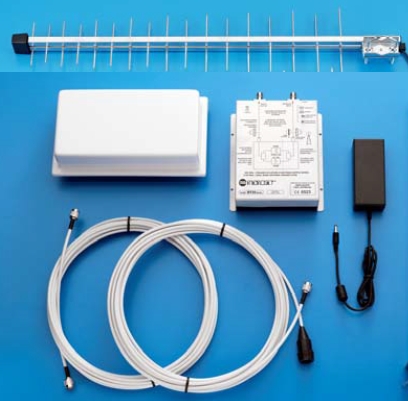

Il kit comprende:
- 1 antenna direttiva log-periodica LOG10 alto guadagno, esterna da installare sul tetto, polarizzazione verticale, angolo di copertura 20° con 10mt di cavo coax e connettori assemblati;
- 1 antenna pannello interna MP10, polarizzazione verticale, angolo di copertura 160°, con 10mt di cavo coax e connettori assemblati;
- 1 amplificatore
- 1 alimentatore da rete.

Allegato

Attenzione! Il prodotto con le caratteristiche selezionate non è al momento disponibile nel catalogo

Contattaci  per ulteriori informazioni.
